Cómo los tanques de retención, los fusores de grasa y las bombas mantienen en funcionamiento una línea de producción de chocolate sin perder los estribos
Por qué la continuidad del equipo es más importante que cualquier máquina individual

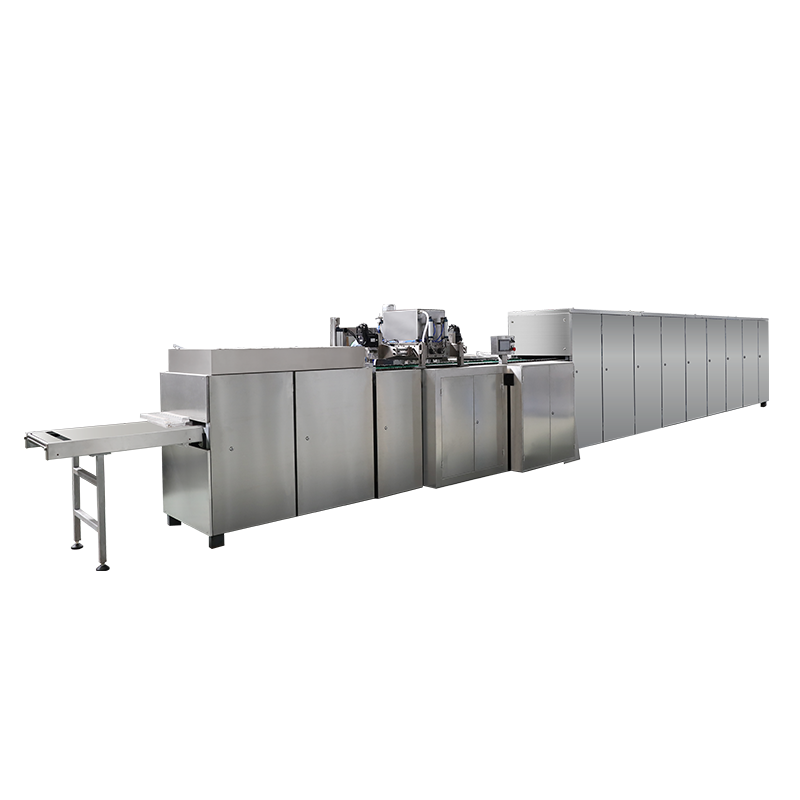

Una línea de producción de chocolate rara vez falla porque una máquina está mal construida. Falla en los espacios entre máquinas, donde la masa permanece demasiado tiempo, se enfría de manera desigual o es empujada a través de una tubería lo suficientemente rápido como para romper la estructura cristalina que una etapa de templado tardó unos minutos en crear. Cualquiera que haya visitado una planta de confitería de tamaño mediano conoce el patrón: la curva de templado se ve perfecta en la lectura, pero las barras terminadas todavía florecen en el estante tres semanas después. La causa casi nunca es el propio temperamento. Es lo que le pasó al chocolate después de salir de la atemperadora y antes de llegar al molde.
Aquí es donde los tanques de retención, los tanques de fusión de grasas y las bombas de transferencia ganan su lugar en la línea. Son el tejido conectivo de una maquinaria de procesamiento de chocolate, y su trabajo no es glamoroso pero implacable: mantener la masa a la temperatura adecuada, mantenerla en movimiento al ritmo correcto y alterar la red cristalina lo menos posible mientras lo hace.
La cadena de equipamiento principal detrás de cada barra templada
Antes de mirar cada máquina individualmente, es útil ver dónde se ubica en relación con las demás. La siguiente tabla muestra la secuencia típica que se encuentra en una línea de procesamiento de chocolate, desde la preparación de la grasa cruda hasta el punto en que la masa atemperada llega al molde, bañadora o expositor. máquina de fuente de chocolate para servicio minorista.
| etapa | Equipo típico | Rol principal | Riesgo de falla si se omite |
|---|---|---|---|
| Preparación de grasas | Tanque de fusión de grasa RYJ | Derrite la manteca de cacao o la grasa compuesta en un líquido uniforme. | Los cristales de grasa no disueltos se extienden por todo el lote. |
| almacenamiento masivo | Tanque de retención de chocolate serie QBJ | Amortigua el volumen entre el mezclado y el templado, mantiene la masa a una temperatura estable de pretemplado | La deriva de temperatura provoca un templado desigual aguas abajo |
| Templado | Templadora de chocolate continua o discontinua | Crea una proporción controlada de cristales estables de manteca de cacao. | El chocolate se endurece opaco, suave o con rayas visibles. |
| Transferir | Bomba de chocolate DTJ | Mueve la masa templada a moldes, bañadores o fuentes sin daños por corte | El exceso de cizalla rompe las semillas de cristal, lo que obliga a volver a templarlas |
| Moldear o recubrir | Unidad depositadora, bañadora o fuente | Da forma y recubre el producto final. | Un control deficiente del flujo provoca variaciones de peso y defectos superficiales. |
Cada etapa de esta cadena depende de que la anterior mantenga su temperatura y consistencia. Un bien especificado máquina industrial para templar chocolate aún puede producir resultados inconsistentes si el tanque que lo alimenta entrega masa a temperaturas fluctuantes, o si la bomba que mueve el producto terminado lo agita demasiado agresivamente en el camino hacia el molde.

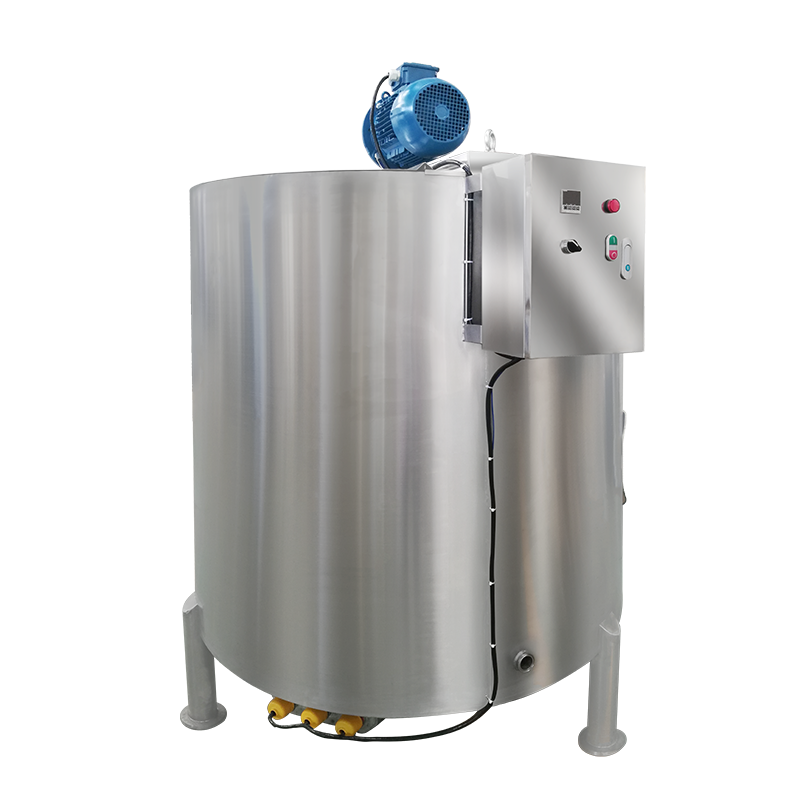

Tanque de retención de chocolate serie QBJ: el amortiguador que protege la estabilidad de la temperatura
Un tanque de almacenamiento parece simple desde el exterior: un recipiente encamisado con un agitador y un controlador de temperatura. En la práctica realiza tres trabajos a la vez. Almacena la masa producida más rápido de lo que la etapa de templado puede consumir, mantiene esa masa en una banda de temperatura estrecha para que la máquina templadora reciba una entrada constante y evita la sedimentación de los sólidos del cacao y las partículas de azúcar mediante una agitación continua a baja velocidad.
Especificaciones típicas vistas en operaciones medianas
- Las capacidades de almacenamiento generalmente varían desde 300 litros para líneas piloto hasta 3000 litros o más para producción continua.
- Revestimiento de agua o aceite para mantener la masa en el rango de 40 a 45 grados antes del templado.
- Agitadores de superficie raspada de bajo cizallamiento que evitan quemaduras a lo largo de la pared del tanque
- Salidas montadas en la parte inferior o laterales conectadas directamente a bombas de transferencia
Por qué el tamaño insuficiente de un tanque de retención causa problemas posteriores
Cuando un tanque de retención tiene un tamaño insuficiente en relación con la producción del lote, los operadores terminan vaciándolo y llenándolo repetidamente. Cada recarga introduce una porción de masa fresca y más cálida en el chocolate que ya se estaba estabilizando a la temperatura de temple. Luego, la máquina templadora recibe una alimentación inconsistente y el producto terminado muestra una variación visible de una ejecución a la siguiente, aunque nada en la unidad templadora haya cambiado.
Tanque para derretir grasas RYJ: preparación de manteca de cacao antes de que llegue a la mezcladora
La manteca de cacao y muchas grasas compuestas llegan a la planta en bloques sólidos o en escamas. Antes de que puedan incluirse en una receta, es necesario derretirlos de manera uniforme, sin quemarse y sin mantenerlos a fuego alto el tiempo suficiente para degradar los compuestos de sabor. Ese es el trabajo específico de un tanque de fusión de grasa, y es una máquina separada de un tanque de retención porque los requisitos de temperatura y agitación son diferentes.
| Parámetro | Rango típico | Razón |
|---|---|---|
| temperatura de fusión | 45 a 55 grados | Lo suficientemente alto como para licuar completamente los cristales de grasa, lo suficientemente bajo como para evitar la oxidación. |
| Método de calentamiento | Chaqueta indirecta, agua o vapor. | Previene los puntos calientes de llama directa que queman la grasa. |
| Velocidad de agitación | Bajo a moderado | Distribución uniforme del calor sin incorporar aire |
| ciclo por lotes | Depende del volumen y de la superficie de la chaqueta. | Los tanques más grandes necesitan ciclos de fusión proporcionalmente más largos |
Un descuido común en instalaciones más pequeñas es utilizar un único tanque multipropósito tanto para derretir grasa como para mantener masa. Esto funciona en volúmenes bajos, pero a medida que aumenta el rendimiento se convierte en un cuello de botella, porque el tanque sólo puede realizar un trabajo a la vez. Separando las dos funciones, con un dedicado Tanque de fusión de grasa RYJ La alimentación a un tanque de retención permite que la preparación de grasa funcione continuamente mientras el tanque de retención suministra la etapa de templado sin interrupción.
Bomba de chocolate DTJ: mover masa templada sin deshacer el temple
El templado crea una población específica de cristales de manteca de cacao estables en un estrecho margen de tiempo y temperatura. Una vez que esa estructura existe, la tensión mecánica puede romperla antes de que llegue al molde. Por este motivo, la bomba utilizada después del templado es tan importante como la propia máquina templadora.
Lo que separa una bomba de chocolate de una bomba de fluido genérica
- Diseño de desplazamiento positivo que mueve la masa a un ritmo controlado y constante en lugar de hacerlo a través de impulsores de alta velocidad.
- Carcasa encamisada para mantener el cuerpo de la bomba a temperatura ambiente, evitando el enfriamiento localizado que podría generar cristales no deseados dentro de la bomba.
- Amplios espacios libres internos que minimizan el corte en comparación con las bombas diseñadas para líquidos más diluidos.
- Construcción sanitaria y fácil de desmontar para limpieza entre tiradas de productos.
A Bomba de chocolate DTJ sentarse entre una máquina templadora y un depositante es realizar un trabajo silencioso pero crítico: mantener el caudal lo suficientemente constante como para que los pesos del depósito se mantengan dentro de la tolerancia, mientras se mantiene el corte lo suficientemente bajo como para que el templado sobreviva el viaje.
Dónde encaja una máquina atemperadora de chocolate en la línea más grande
A máquina de templado de chocolate es la etapa que realmente crea la estructura cristalina de la que depende todo lo posterior. El proceso generalmente mueve la masa a través de tres fases cualitativas en lugar de un solo paso de temperatura: una fase de enfriamiento inicial que estimula el desarrollo de varias formas cristalinas, una fase de recalentamiento controlado que funde las formas menos estables y una fase de retención final que deja intacta solo la forma estable. Las máquinas de templado continuo automatizan esta curva para líneas de gran volumen, mientras que las máquinas de templado por lotes se adaptan a tiradas de producción más pequeñas o más variadas.
Equipos de templado industriales versus equipos de templado de pequeño formato
No todas las aplicaciones necesitan una línea continua completa. un máquina comercial de templado de chocolate Las dimensiones adecuadas para una panadería o confitería pueden soportar entre 15 y 50 kilogramos por lote, mientras que una máquina industrial para templar chocolate alimentar una línea de bañado puede procesar varios cientos de kilogramos por hora. Incluso una encimera máquina de fuente de chocolate utilizado para catering de eventos se basa en el mismo principio subyacente a una escala mucho menor: necesita chocolate que ya haya sido templado o especialmente formulado para permanecer fluido y brillante mientras circula, ya que una unidad de fuente en sí no está diseñada para templar a partir de masa cruda.
Selección de maquinaria de procesamiento de chocolate para diferentes volúmenes de producción
La elección del tamaño de los tanques, la capacidad de fusión y las especificaciones de la bomba debe partir del rendimiento diario real y no únicamente de las especificaciones de la máquina. El siguiente enfoque es una forma práctica de dimensionar una línea:
- Calcule los kilogramos máximos de producto terminado necesarios por turno, luego trabaje hacia atrás hasta el volumen de masa bruta, incluidos los desperdicios y retrabajos esperados.
- Dimensione el tanque de fusión de grasa para completar un ciclo de fusión completo dentro de un turno de producción, con margen para el tiempo de limpieza.
- Dimensione el tanque de retención para amortiguar al menos un ciclo de templado de volumen, de modo que el templado nunca se seque mientras el tanque de fusión aún esté funcionando.
- Haga coincidir el caudal de la bomba con el caudal de entrada del depositador o del bañador, no con la capacidad de salida del tanque, ya que la etapa aguas abajo más lenta marca el ritmo de toda la línea.
- Confirme que el control de temperatura de la camisa en el tanque, la bomba y las tuberías de conexión sea consistente, ya que un solo punto frío en cualquier parte de la ruta de transferencia puede generar cristales no deseados.
Referencia rápida por escala de instalación
| Tipo de instalación | Aprox. Salida diaria | Gama de tanques de retención | Tipo de bomba |
|---|---|---|---|
| Taller artesanal o de panadería | Menos de 200 kilos | 100 a 500 litros | Pequeño desplazamiento positivo, control manual. |
| Planta de confitería mediana | 200 a 2.000 kilos | 500 a 1.500 litros | Desplazamiento positivo encamisado, control de flujo automatizado |
| Línea industrial de alto volumen | Más de 2.000 kilos | 1.500 a 3.000 litros o tanques múltiples | Múltiples bombas sincronizadas que alimentan depositantes paralelos |
Errores de integración comunes que socavan los equipos que de otro modo serían buenos
La mayoría de las quejas de calidad relacionadas con el temperamento se remontan a un puñado de problemas recurrentes en la forma en que se conectan los equipos y no en las máquinas mismas:
- La tubería sin aislamiento o sin camisa corre entre el tanque de retención y la máquina templadora, lo que permite un enfriamiento localizado.
- La velocidad de la bomba se establece más alta de lo necesario, lo que introduce un corte que fractura los cristales estables inmediatamente después del templado.
- Los tanques de retención se dejan parcialmente vacíos durante períodos prolongados, lo que permite que se forme un gradiente de temperatura entre la superficie y la pared del tanque.
- Los tanques de fusión operaron por encima del rango recomendado para acelerar el tiempo del ciclo, lo que corre el riesgo de degradación de la grasa y sabores desagradables.
- Programas de limpieza que no tienen en cuenta la acumulación de residuos de grasa en los espacios libres de la bomba, lo que reduce gradualmente la precisión del flujo.
- Mezclar lotes de grasas de diferentes orígenes en el mismo ciclo de fusión sin tener en cuenta los diferentes puntos de fusión
Una vista simplificada de la ruta de transferencia
El siguiente diagrama describe una secuencia típica desde la preparación de la grasa hasta un producto moldeado terminado, y muestra dónde se ubica cada pieza del equipo en relación con las demás.
Prácticas de mantenimiento y saneamiento que preservan la precisión del equipo
La maquinaria de procesamiento del chocolate no falla repentinamente en la mayoría de los casos; se desplaza. Una bomba que alguna vez entregó caudales precisos gradualmente entrega un poco menos a medida que se desgastan los espacios internos o se acumulan residuos. Un tanque de almacenamiento que alguna vez mantuvo un estricto control de temperatura se desplaza a medida que la incrustación de la camisa reduce la eficiencia de la transferencia de calor. Los intervalos de mantenimiento regulares detectan esta tendencia antes de que se manifieste como un defecto del producto.
| Componente | Cheque recomendado | Frecuencia |
|---|---|---|
| Chaqueta con tanque de retención | Verifique la temperatura de la masa real con la lectura del controlador | Semanal |
| Agitador del tanque de fusión | Inspeccione el desgaste y confirme la distribución uniforme del material fundido. | Mensual |
| Transferir pump seals | Compruebe si hay fugas y desgaste del juego interno. | Mensual |
| Tuberías y líneas encamisadas | Confirme que no haya puntos fríos mediante controles de temperatura de la superficie | Semanal |
| Ciclo completo de limpieza in situ del sistema | Elimina la grasa residual y la acumulación de azúcar. | Por cambio de producto o diario |
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre un tanque de retención y un tanque de fusión de grasa?
Un tanque de almacenamiento almacena la masa de chocolate terminada a una temperatura de pretemplado estable y amortigua el volumen entre las etapas de producción. Un tanque para derretir grasa tiene un propósito aparte: licúa la manteca de cacao sólida o la grasa compuesta a una temperatura más alta antes de que esa grasa se incorpore a una receta. Usar un tanque para ambos trabajos solo funciona en volúmenes de producción bajos.
P2: ¿Por qué es importante la selección de la bomba si la máquina templadora ya hizo su trabajo correctamente?
El chocolate templado lleva una delicada población de semillas de cristal. Una bomba con alto cizallamiento o flujo inconsistente puede romper físicamente esa estructura durante la transferencia, lo que obliga a los operadores a volver a templar la masa o aceptar un acabado de menor calidad, incluso si el paso de templado en sí se realizó correctamente.
P3: ¿Puede una máquina fuente de chocolate atemperar el chocolate por sí sola?
Generalmente no. Una máquina fuente de chocolate está diseñada para mantener el chocolate ya líquido circulando en un flujo constante y brillante para exhibirlo o servirlo. No está diseñado para ejecutar una curva de templado completa, por lo que el chocolate utilizado en una fuente suele estar pretemplado o formulado especialmente para permanecer fluido sin un ciclo de templado completo.
P4: ¿Con qué frecuencia se debe vaciar y limpiar completamente un tanque de retención?
Esto depende del cronograma de producción y de los cambios de productos, pero la mayoría de las instalaciones ejecutan un ciclo completo de limpieza in situ al menos una vez al día, y siempre entre diferentes tipos de chocolate o perfiles de alérgenos, para evitar la contaminación cruzada y la acumulación de residuos que pueden afectar el control de la temperatura con el tiempo.
P5: ¿Qué causa la fusión desigual en un tanque de fusión de grasa?
La fusión desigual generalmente es causada por una agitación insuficiente, un calentamiento desigual de la camisa en la superficie del tanque o una sobrecarga del tanque más allá de su capacidad nominal, de modo que las capas externas se derriten antes que el centro. Hacer coincidir el tamaño del lote con la capacidad de fusión nominal del tanque resuelve la mayoría de estos casos.
P6: ¿Cómo puedo saber si la disposición actual de mi equipo es insuficiente para mi volumen de producción?
Los signos comunes incluyen que la máquina de templado se queda sin alimento entre lotes, fluctuaciones frecuentes de temperatura en el tanque de retención a medida que se vacía y llena, o que la bomba de transferencia necesita funcionar a una velocidad inusualmente alta para mantener el ritmo con el equipo de moldeado o revestimiento posterior.
